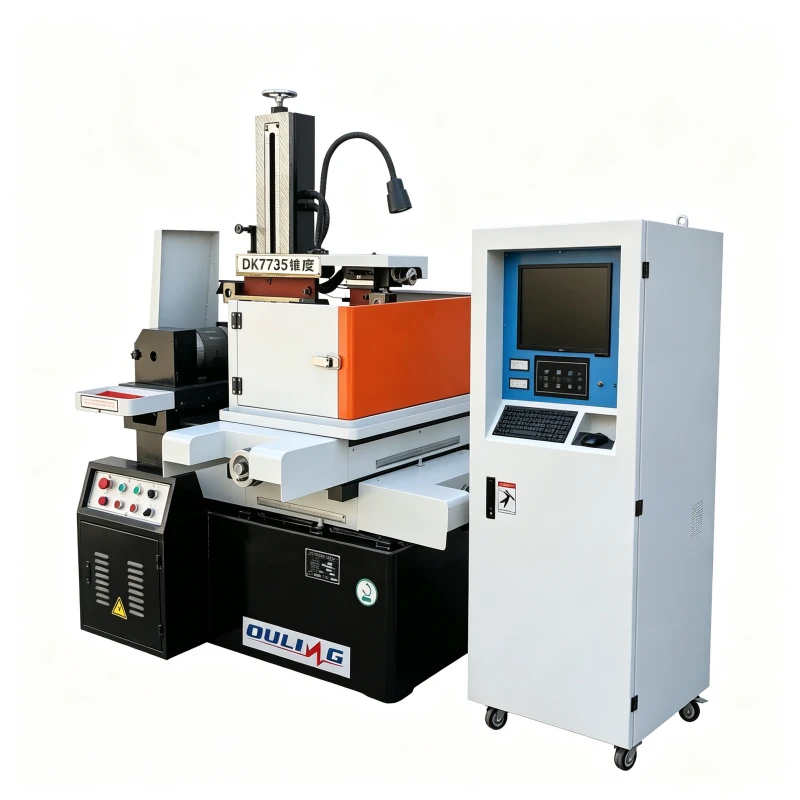

DK7735 Single Cutting Wire Cut EDM призначений для точного різання більших струмопровідних заготовок і компонентів форми. Він має робочий стіл розміром 470 × 710 мм, хід X/Y 350 × 450 мм, хід U/V 60 × 60 мм і підтримує заготовки товщиною до 400 мм і вагою 300 кг. З точністю позиціонування ±0,03 мм, точністю повторення позиціонування ±0,005 мм і молібденовим дротом 0,10–0,25 мм DK7735 підходить для виготовлення прес-форм, інструментів, прецизійних деталей і загального різання дротом.
| Механічні характеристики | DK7735 | |
| Розмір робочого столу | 470*710 мм | |
| Хід осі X/Y | 350*450 мм | |
| Хід осі U/V | 60*60 мм | |
| Хід осі Z | 360 мм | |
| Максимальна товщина заготовки | 400 мм | |
| Макс. вага заготовки | 300 кг | |
| Вага корпусу машини | 1100 кг | |
| Площа підлоги корпусу машини | 1250*1170*1400мм | |
| Технічний параметр | ||
| Макс. кут конусності / товщина | ±6 градусів / ±15 градусів /±30 градусів /80 мм | |
| Макс. швидкість обробки | 150 мм²/хв | |
| Макс. швидкість подачі дроту | 1~11,4 м/с (частота регулюється) | |
| Точність позиціонування | ±0,03 мм | |
| Багаторазова точність позиціонування | ±0,005 мм | |
| Оптимальна точність обробки | ±0,008 мм | |
| Оптимальна шорсткість поверхні | 2.5μm | |
| Діаметр молібденового дроту | 0,10~0,25 мм | |
| Блок живлення | 3 фази/380В/50Гц | |
| Споживана потужність | 3кВА | |
| Стандартна конфігурація | ||
| Осьова зв'язка | Вісь XYUV одночасна | |
| Тип напрямної | V--подібна загартована рейка | |
| Режим приводу осі XY | Кроковий двигун | |
| Центральна система змащення | ручний / автоматичний | |
| Ємність діелектричного бака | 40 L | |
| Контролер | Вертикальна шафа керування | |
| Програмна платформа | Вікно XP | |
| Система контролю | Auto-cut/ Win-cut/X8/HL | |
| Відображення мови | китайська/англійська/російська | |
| Монітор | 17" LCD | |
| Цифровий дисплей | DRO осі XY (5 мкм) | |
| Інструкція ЧПУ | Стандартний код ISO | |
| Тип трансмісії | USB/LAN | |
