Опис продукції

Справжнє високошвидкісне рішення електроерозійної обробки дротом — це не просто збільшення швидкості різання -, воно вимагає точного поєднання контролю надходження, стабільності машини та інтелектуальної координації системи.

У Taizhou Ouling CNC Equipment Co., Ltd. наші високошвидкісні верстати для електроерозійної обробки дротом розроблені для забезпечення швидкого різання з незмінною стабільністю, допомагаючи виробникам досягти вищої ефективності без шкоди для точності чи надійності.

Як працює високошвидкісна дротяна ерозія

Продуктивність високошвидкісного електроерозійного верстата залежить від кількох важливих факторів:

Контроль енергії розряду
Стабільність частоти пульсу
Провідна координація рухів
Конструкційна жорсткість машини

Наші машини об’єднують ці елементи в єдину систему, забезпечуючи безперервну та контрольовану високу-швидкісну обробку.

Основні технології, що забезпечують високу швидкість EDM

01.

Адаптивна технологія високочастотного-розряду

Розроблено у співпраці з CAXA-CAM і технічними експертами:

Автоматично регулює електричні параметри в реальному часі
Підтримує стабільні умови розряду
Покращує ефективність різання різних матеріалів

02.

Інтелектуальна система регулювання швидкості

Постійно контролює стан обробки
Динамічно оптимізує швидкість різання
Запобігає нестабільності, спричиненій раптовими змінами параметрів

03.

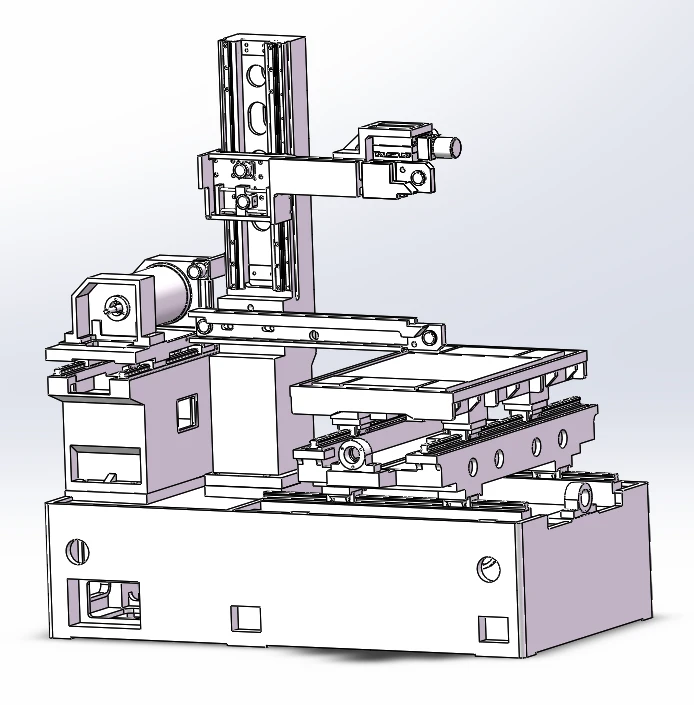

Конструкція мінерального лиття

Чудова ефективність гасіння вібрації
Висока жорсткість для точності на високій швидкості
Знижена термічна деформація при тривалій експлуатації

Це забезпечує міцну основу для стабільного високошвидкісного різання EDM.

04.

Інтегрована система керування ЧПК

Зручний-інтерфейс для ефективної роботи
Повна інтеграція з програмним забезпеченням для програмування
Зменшено ручне налаштування та помилки людини

Переваги продуктивності

Постійна висока-швидкість різання

Зберігає стабільну продуктивність навіть у тривалих виробничих циклах.

Можливість адаптації до широкої товщини

Ефективна обробка заготовок від 40 мм до 200 мм.

Зменшення обриву дроту

Оптимізований розряд і контроль проводів зводять до мінімуму несподівані простої.

Покращена якість поверхні

Збалансований контроль швидкості та енергії забезпечує надійну обробку поверхні.

Промислове застосування

Наші високошвидкісні електроерозійні верстати підходять для:

Прецизійне виготовлення форм
Аерокосмічні та автомобільні компоненти
Складні механічні частини
Виробництво інструментів і металовиробів

Технічні особливості

Особливість	опис
технології	Адаптивний високочастотний-EDM
Система контролю	Інтегрована система ЧПК CAXA
Структура	Корпус машини для мінерального лиття
Діапазон різання	40-200 мм
Операція	Розумний і спрощений

Створено для стабільності на високій швидкості

У багатьох випадках збільшення швидкості призводить до

Нестабільні умови обробки
Часті обриви проводів
Знижена точність

Наш підхід зосереджений наконтрольована висока{0}}швидкісна продуктивність, забезпечення

Стабільна поведінка розряду
Послідовні результати обробки
Надійна робота в реальних виробничих середовищах

FAQ

Q1: Що визначає високу швидкість електроерозійної обробки дротом?

Це стосується досягнення вищої ефективності різання при збереженні стабільного розряду та якості обробки.

Q2: Чи може високошвидкісна-електроніка підтримувати точність?

так З належними системами керування та стабільністю машини можна досягти як швидкості, так і точності.

Q3: Як ваша машина забезпечує стабільність на високій швидкості?

Завдяки адаптивному-високочастотному контролю, структурі мінерального лиття та інтелектуальній координації системи.

Q4: Чи підходить він для постійного промислового використання?

так Наші машини розроблені для-тривалої стабільної роботи у заводських умовах.

Одноразовий Wire Cut EDM
Механічні характеристики	DK7735
Розмір робочого столу	470*710 мм
Хід осі X/Y	350*450 мм
Хід осі U/V	60*60 мм
Хід осі Z	360 мм
Максимальна товщина заготовки	400 мм
Макс. вага заготовки	300 кг
Вага корпусу машини	1100 кг
Площа підлоги корпусу машини	125011701400мм
Технічний параметр
Макс. кут конусності / товщина	±6 градусів / ±15 градусів /±30 градусів /80 мм
Макс. швидкість обробки	150 мм²/хв
Макс. швидкість подачі дроту	1~11,4 м/с (частота регулюється)
Точність позиціонування	±0,03 мм
Багаторазова точність позиціонування	±0,005 мм
Оптимальна точність обробки	±0,006 мм
Оптимальна шорсткість поверхні	2.5μm
Діаметр молібденового дроту	0,10~0,25 мм
Блок живлення	3 фази/380В/50Гц
Споживана потужність	3кВА
Стандартна конфігурація
Осьова зв'язка	Вісь XYUV одночасна
Тип направляючої рейки	V--подібна загартована рейка
Режим приводу осі XY	Кроковий двигун
Центральна система змащення	ручний / автоматичний
Ємність діелектричного бака	40 L
Контролер	Вертикальна шафа керування
Програмна платформа	Вікно XP
Система контролю	Auto-cut/ Win-cut/X8/HL
Відображення мови	китайська/англійська/російська
Монітор	17" LCD
Цифровий дисплей	DRO осі XY (5 мкм)
Інструкція ЧПУ	Стандартний код ISO
Тип трансмісії	USB/LAN
