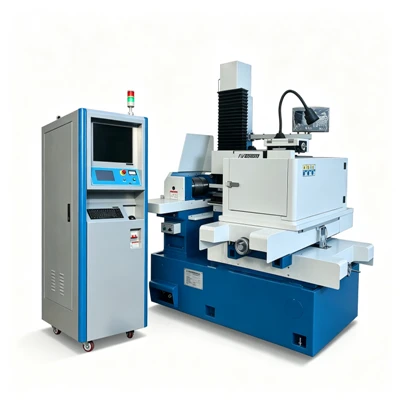

OL4565FM Multiple Cutting Wire Cut EDM розроблено для електропровідних заготовок середнього-розміру, які вимагають вищої точності обробки та покращеної якості поверхні завдяки обробці кількома-різами. Він має робочий стіл розміром 580 × 860 мм, хід X/Y 450 × 650 мм, хід U/V 60 × 60 мм і підтримує заготовки товщиною до 500 мм і вагою до 500 кг. З точністю позиціонування ±0,015 мм, точністю повторення позиціонування ±0,003 мм, оптимальною точністю обробки ±0,005 мм і шорсткістю поверхні до 1,2 мкм, OL4565FM підходить для прецизійних форм, інструментів і вимогливих додатків електроерозійного різання.
| Механічні характеристики | OL4565FM | |
| Розмір робочого столу | 580*860 мм | |
| Хід осі X/Y | 450*650 мм | |
| Хід осі U/V | 60*60 мм | |
| Хід осі Z | 460 мм | |
| Максимальна товщина заготовки | 500 мм | |
| Макс. вага заготовки | 500 кг | |
| Вага корпусу машини | 1500 кг | |
| Площа підлоги корпусу машини | 1720×1260×1700 мм | |
| Технічний параметр | ||
| Макс. кут конусності / товщина | ±6 градусів / ±15 градусів /±30 градусів /80 мм | |
| Макс. швидкість обробки | 150 мм²/хв | |
| Макс. швидкість подачі дроту | 1~11,4 м/с (частота регулюється) | |
| Точність позиціонування | ±0,015 мм | |
| Багаторазова точність позиціонування | ±0,003 мм | |
| Оптимальна точність обробки | ±0,005 мм | |
| Оптимальна шорсткість поверхні | 1.2μm | |
| Діаметр молібденового дроту | 0,10~0,25 мм | |
| Блок живлення | 3 фази/380В/50Гц | |
| Споживана потужність | 3кВА | |
| Стандартна конфігурація | ||
| Осьова зв'язка | Вісь XYUV одночасна | |
| Тип напрямної | Лінійна напрямна | |
| Режим приводу осі XY | Кроковий двигун/серводвигун | |
| Центральна система змащення | автоматичний | |
| Ємність діелектричного бака | 40 L | |
| Контролер | Вертикальна шафа керування | |
| Програмна платформа | Вікно XP | |
| Система контролю | Auto-cut/ Win-cut/X8/HL | |
| Відображення мови | китайська/англійська/російська | |
| Монітор | 17" LCD | |
| Цифровий дисплей | DRO осі XY (5 мкм) | |
| Інструкція ЧПУ | Стандартний код ISO | |
| Тип трансмісії | USB/LAN | |
